TITAN H 型高强度输送带扣

TITAN H 型高强度输送带扣
其特殊的高强度材料和结构， 与本公司生产的 铠装柔性穿销配套使用，保证了其高强度，耐磨蚀 和长寿命的特点。
皮带扣型号 适用输送带厚度
20 号 5-7.5mm
22 7.5-9.5mm
24 9.5-2.5mm
26 12.5-14mm
1. 适用输送带抗拉强度： 1250N/mm
2. 适用输送带厚度： 5-14mm
3. 滚筒最小直径 :Ф250mm
4. 包装 : 每盒 10 匝 200mm 宽带扣 , 即 1m 接头 TITAN 型手锤式钉扣机重量和体积小 , 外型简 单， 因此便于携带 , 易于管理。 该钉扣机不需任何维护，仅用一把锤子和一套 冲模就可以一次性方便地完成 TITAN H 型带扣的装 配。

TITAN 型钉扣机选型， 仅选择下冲模长度即可， 用户根据使用输送带的最大宽度分别有以下 4 种规格： 1050mm,1200mm,1350mm,1500mm 。 其他长度按订货要求。

TITAN 型皮带扣安装方法
根据输送带厚度选取 TITAN 带扣型号（ 20.22.24 或 26 号 )
a. 调整带扣长度 , 使之比输送带窄 5 公 分 (CM) 左右 , 按图示把带扣安置定位在下模 板上 , 并穿好定位销。
b. 将输送带嵌进带扣， 至输送带前断面 全部碰到底的位置， 并注意带扣和输送带相 对左右对称。
c. 钉扣时首先钉好中心位置的一个带 扣， 然后再钉好靠近输送带两边缘位置的带 扣， 以使输送带定位， 然后再从中间位置向 左右装订。 装订每个带扣时，确保手持的 上冲模底面接触到扣体的上表面， 先轻敲冲 头， 使扣板接触到输送带， 然后用力敲击冲 头， 钉入扣钉， 扣钉穿透输送带后会自动弯 曲。

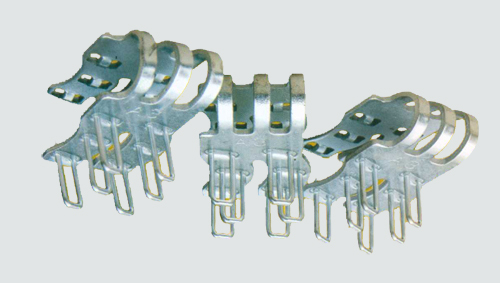

TITAN H 型高强度输送带扣 产品图片
