常见缓冲床规格尺寸参数表

常见缓冲床规格尺寸表：

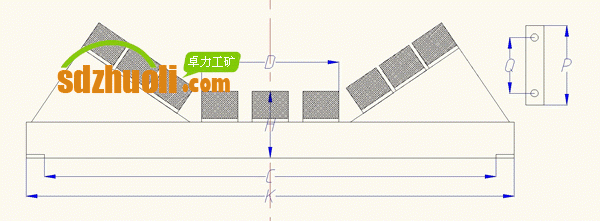

型号	皮带带宽	缓冲条长度	H	K	C	D	P	Q	缓冲条数（左）	缓冲条数（中）	缓冲条数（右）	重量（kg）
RT-IB-065*120	650	1200	185	950	890	240	220	160	2	2	2	260
RT-IB-080*120	800	1200	188	1150	1090	270	220	160	2	2	3	305
RT-IB-100*120	1000	1200	216	1350	1290	370	220	160	3	3	3	390
RT-IB-120*120	1200	1200	246	1600	1540	420	220	160	3	4	3	495
RT-IB-120*150	1200	1500	246	1600	1540	420	220	160	3	4	3	495
RT-IB-140*120	1400	1200	246	1600	1540	420	220	160	3	4	3	495
RT-IB-140*150	1400	1500	251	1800	1740	500	220	160	4	5	4	620
RT-IB-160*150	1600	1500	296	2050	1990	580	240	180	5	5	5	740
RT-IB-180*160	1800	1600	315	2280	2210	710	240	180	5	6	5	1050
RT-IB-200*180	2000	1800	342	2500	2420	720	240	180	6	6	6	1340

备注：
（1）设计参数说明：以上仅遵循国家皮带机DT-II型设计，特殊工矿条件我公司单独设计提供详细数据参数诸如平行缓冲床、大角度缓冲床等；
（2）型号说明：因数据有效仅列出常规型号，其缓冲床长度由落料缓冲区长度决定，从而决定缓冲条长度，其常用规格缓冲条长度有1200,1400,1500,1600,1800这几种规格。
以带宽1200mm为例有以下几种规格:
带宽1200mm缓冲床样式规格：

RT-IB-120*120	RT-IB-120*140	RT-IB-120*150	RT-IB-120*160
RT-IB-120*180

带宽1200mm阻燃缓冲床样式规格：

RT-IB-ZR-120*120	RT-IB-ZR-120*140	RT-IB-ZR-120*150	RT-IB-ZR-120*160
RT-IB-ZR-120*180

重量说明：以上仅列出国标中型缓冲床重量，其根据实际工矿条件及选型重型缓冲床和超重型缓冲床重量不同，我公司在发货前提供具体重量；
缓冲床与托辊距离为200mm；
H根据中间托辊高度；
发货前我公司提供缓冲床安装注意事项及尺寸图；
复合式重载缓冲床：

型号	皮带带宽	H1	H2	K	C	D	P	Q	缓冲条数	配合托辊	重量（kg）
RT-IBH-065*120	650	185	200	950	890	240	220	160	3	2	280
RT-IBH-080*120	800	188	203	1150	1090	270	220	160	3	2	348
RT-IBH-100*120	1000	216	331	1350	1290	370	220	160	3	2	407
RT-IBH-120*120	1200	240	261	1600	1540	420	220	160	3	2	482
RT-IBH-140*140	1400	251	266	1800	1740	500	220	160	3	2	625
RT-IBH-160*150	1600	296	311	2050	1990	580	240	180	3	2	713
RT-IBH-180*160	1800	315	320	2280	2210	710	240	180	3	4	1094
RT-IBH-200*180	2000	342	347	2500	2420	720	240	180	3	4	1150

注：缓冲床两边与托辊的距离可设200mm; 其复合式重型缓冲床中缓冲条部分根据不同带宽生产不同缓冲块诸如带宽1800mm，缓冲块规格为650*330*75mm,也可以根据客户设计尺寸进行生产；其H1，H2是配合托辊高度与缓冲条底部高度根据实际设计调整；以上重量为标准中型复合式重载缓冲床重量，其重型缓冲床和超重型缓冲床需要特殊加强，发货前提供标准重量参数；以上尺寸仅供参考，针对特殊工矿条件及安装位置我公司提一对一的单独设计，确保满足抗冲击及安装使用需求。发货前我公司提供缓冲床安装注意事项及尺寸图。
缓冲床的选型：

	缓冲条数量			条距		托辊宽度
宽度	左侧	中心	右侧	两侧	中心	(mm)
550	1	2	1	50	0	200
650	2	2	2	25	25	250
800	2	3	2	50	5	315
1000	3	3	3	25	25	380
1200	3	4	3	55	20	465
1400	4	5	4	45	7	530
1600	5	5	5	25	25	600
1800	5	6	5	25	10	670
2000	6	6	6	20	250	750

缓冲条的表面材料为UHMW-PE，表面光滑且耐磨，可减少摩擦阻力，延长寿命。缓冲条的中层高弹性橡胶可有效吸收物料对皮带的冲击。底层使用特种高强度钢件，不生锈，重量轻，安装方便。
缓冲床现场安装、维护方便，可调整角度，缓冲条可单支更换。
