产品介绍

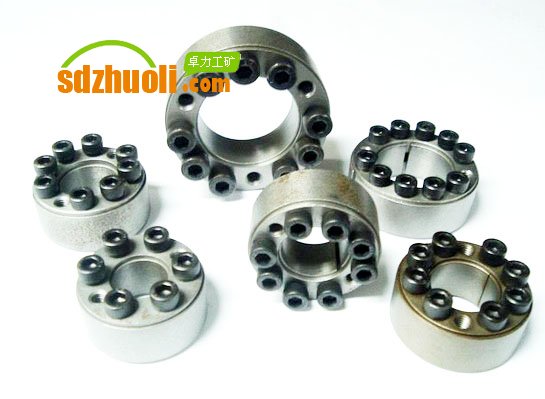

ZT9-150*200胀套

品牌创造价值，合作共赢！

优良的性价比，是您最好的选择．

材质：40Cr、45钢、42CrMn、不锈钢。

现货充足，可订做非标件。

（POWER LOCK）（Locking Assemblies ）

（Keyless Locking Devices）

胀紧套（又称胀紧联结套、涨套、动力锁、免键轴衬等）是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀紧套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀紧套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、轻工机械、食品机械、包装机械、纺织机械、印刷机械、数控机床、自动化设备等领域。

ZT9涨紧套、Z9胀紧套、皮带机滚筒胀套 ZT9-100X145/ZT9-110X155

ZT9涨紧套、Z9胀紧套、皮带机滚筒胀套 ZT9-120X165/ZT9-130X180

ZT9涨紧套、Z9胀紧套、皮带机滚筒胀套 ZT9-140X190/ZT9-150X200

ZT9涨紧套、Z9胀紧套、皮带机滚筒胀套 ZT9-160X210/ZT9-170X225

ZT9涨紧套、Z9胀紧套、皮带机滚筒胀套 ZT9-180X235/ZT9-190X250

ZT9涨紧套、Z9胀紧套、皮带机滚筒胀套 ZT9-200X260/ZT9-220X285

ZT9涨紧套、Z9胀紧套、皮带机滚筒胀套 ZT9-240X305/ZT9-260X325

ZT9涨紧套、Z9胀紧套、皮带机滚筒胀套 ZT9-280X355/ZT9-300X375

ZT9涨紧套、Z9胀紧套、皮带机滚筒胀套 ZT9-320X405/ZT9-340X425

ZT9涨紧套、Z9胀紧套、皮带机滚筒胀套 ZT9-360X455/ZT9-380X475

ZT9涨紧套、Z9胀紧套、皮带机滚筒胀套 ZT9-400X485/ZT9-420X515

基本尺寸						内六角螺钉		额定负荷		胀套与轴结合面上的压力 Pf N/mm2	胀套与轮毂结合面上的压力 Pf′ N/mm2	螺钉的拧紧力矩 MA N·m	重量 kg
d	D	L	L1	e	B	d1	n	轴向力F1 KN	转矩 M1 KN·m
mm							n	轴向力F1 KN	转矩 M1 KN·m
100	145	54	75	5	65	M12×60	8	192	9.6	102	70	145	4.7
110	155	54	75	5	65	M12×60	8	191	10.5	93	66	145	5.1
120	165	54	75	5	65	M12×60	9	216	13	96	70	145	5.5
130	180	63	84	6	72	M12×70	12	287	17.8	100	78	145	7.5
140	190	63	84	6	72	M12×70	12	287	20.2	94	69	145	7.9
150	200	63	84	6	72	M12×70	12	287	21.6	88	66	145	8.4
160	210	63	84	6	72	M12×70	15	360	28.8	101	77	145	8.9
170	225	63	84	6	72	M12×70	16	383	32.6	101	76	145	10.5
180	235	63	84	6	72	M12×70	18	431	38.8	108	82	145	11.0
190	250	69	94	6	81	M14×75	15	493	46.8	106	80	230	14.3
200	260	69	94	6	81	M14×75	16	526	52.8	100	77	230	15.0
220	285	69	94	6	81	M16×75	14	640	70	119	92	355	17.8
240	305	86	112	7	98	M16×90	16	731	88	96	75	355	23.2
260	325	86	112	7	98	M16×90	18	822	107	103	82	355	24.8
280	355	94	120	8	106	M16×100	20	910	128	96	75	355	33
300	375	94	120	8	106	M16×100	22	1000	151	99	79	355	36
320	405	109	142	8	125	M20×120	18	1280	206	101	80	690	52
340	425	109	142	8	125	M20×120	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22×130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22×130	20	1770	337	109	87	930	75
400	485	120	159	8	140	M22×130	20	1770	355	101	83	930	79
420	515	120	159	8	140	M22×130	22	1980	410	107	87	930	82
注：Z9型胀紧联结套螺钉的机械性能等级为 12.9级。

主机名	主机型号	物资名称	规格型号	单位	现款价（含税）
皮带运输机	SD-150	胀套	Z2-280*355	套	1150元
皮带运输机	SD-150	胀套	Z2-320*405	套	1500元
皮带运输机	SD-150	胀套	ZT9-170*225	套	500元
皮带运输机	SD-150	胀套	ZT9-220*285	套	800元
皮带运输机	SD-150	胀套	ZT9-190*250	套	600元
皮带运输机	SD-150	胀套	ZT9-360*455	套	2050元
皮带运输机	SD-150	胀套	ZT9-260*325	套	1200元
皮带运输机	SD-150	胀套	ZT9-150*200	套	400元
皮带运输机	SD-150	胀套	ZT9-240*305	套	950元
皮带运输机	SD-150	胀套	ZT9-300*375	套	1450元

以上报价仅供参考具体价格请拨打销售热线或者咨询在线QQ客服.
