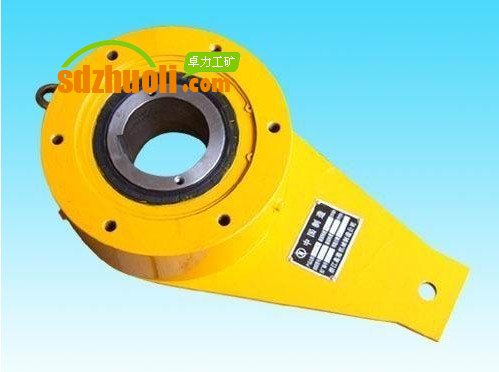

SD-150 NFSG40-80非接触式逆止器

SD-150逆止器 NFSG40-80逆止器 NFSG40-80非接触式逆止器 SD-150 NFSG40-80非接触式逆止器



为了防止倾斜带式输送机有载停车时发生倒转或顺滑现象，经对制动力矩的核算，视具体情况增设逆止或制动装置。滚柱逆止器，适用于头部滚筒，采用减速机传动，功率较大，滚筒直径较大，减速机在ZQ65以上的带式输送机，较适用于向上输送，倾角≤18度的带式输送机，其优点为逆止迅速，倒转距离小，是大中形倾角式输送机的首选逆止器。 广泛应用于减速机配套，焦化厂及运输机械，输送机，提升机，电动滚筒以及其他需要逆止要求的机械设备等领域。



国家机械工业局1999-06-28 发布2000-01-01 实施的《带式输送机用逆止器JB/T 9015-1999》规定了逆止器的术语，基本参数，技术要求，试验方法，检验规则，标志，包装和贮存。

内圈旋转方向—逆止器内能够自由转动的方向，正对转向指示牌看，内圈沿顺时针方向旋转代号为S，沿逆时针方向旋转代号为N。

2技术要求编辑1、逆止器工作环境温度为–20~+60℃。

2、逆止器在正常工作情况下其温升应低于30℃。

3、在额定逆止力矩作用下，逆止器工作105次，其楔块，内圈，外圈表面不得出现点蚀，塑性变形和裂纹。

4、逆止器的主要零件热处理硬度应符合表3的规定。

表 3 HRC楔 块内 圈外 圈

60~6458~6258~62

5、所有零件必须经检验合格，外购件必须有合格证，方可进行装配。

6、装配后转向指示牌所示旋向应与楔块装配所示旋向一致。

7、逆止器外露表面应涂一层底漆，两层面漆。

8、逆止器内圈端面面漆为红色，其余外表面面漆颜色为乳黄色，也可根据用户要求采用其它颜色。



(1)带式逆止器，主要由限制器，制动带和止退器三部分组成，当电动滚筒在正常工作状态下运转时，制动带存放在限制器内，限制器由金属钢板制成，止退器的作用是防止制动环行橡胶带脱离滚筒，可以将制动带的一端固定在金属架上，当滚筒反转时，制动带被带到尼龙传输带与包胶滚筒之间，通过摩擦力作用，使传动滚筒和强力耐磨橡胶带的逆转停止，带式逆止器结构简单，适用于小功率的带式输送机，其缺点是止动时要先倒转一段，滚筒的直径越大，倒转距离会越长，因此大功率和大运量的移动式输送机不宜采用；

(2)滚柱逆止器是一个滚柱超越离合器，它由内圈，外圈，滚柱和弹簧组成，逆止器外圈不动，输送机正常运转时，内圈逆时针旋转，滚柱在楔形空间的大端，滚柱不起作用，当内圈顺时针旋转时，滚柱不受内圈的推动，在弹簧力的作用下，向楔形空间的小端运动，由于滚柱和逆止器内，外圈的摩擦使逆止器的内圈不能运动，起到逆止的作用，同样的道理，当外圈不固定时，可以作为限速的超越离合器使用；

(3)异形块逆止器是异形块离合器在应用于逆止时的特殊形式，它由逆止器本体和逆止臂构成，逆止臂的一端和逆止器本体的外圈固定在一起，另一端固定在大倾角型输送机机架或地基上，以得到逆止力矩，其工作原理与滚柱逆止器类似，其中起关键作用的是逆止器中的异形块，当内圈的转速大于外圈时，异形块几乎不产生摩擦力，当外圈的转速大于内圈时，异形块在摩擦力的作用下逐渐挤紧内外圈使内外圈的速度接近，这就是超越离合器的作用，当外圈不动，内圈反转时异形块起作用，达到逆止的作用

3质量期编辑在用户遵守逆止器使用说明书规定的条件下，从制造厂发货日起18个月内，其中使用期不超过12个月，产品因制造质量而发生损坏或不能正常工作，制造厂应免费为用户修理或更换。

逆止器在运行过程中会产生一定热量，应适当通风。逆止器在允许的最高速度下运行时温度可达到80℃，需检查对主机设备的影响，必要时应采取适当措施。

使用环境温度超过38℃或在露天下工作时应采取防护措施，以免逆止器温度超过最大允许温度80℃，如使用通风设备或冷却设备、遮阳罩或涂刷反射涂料。逆止器周围不应有暴露的腐蚀性化学品或蒸气，如硫酸钾粉尘、氯气、四氯化碳等，这会使密封件受到损坏。

1.1　自由运转试验

将被测逆止器安装在试验台上，电机带动逆止器内圈以最高转速旋转0。5h，应无过热等异常现象。

1.2　逆止性能试验

将被测逆止器安装在试验台上，在额定逆止力矩作用下，进行100次逆止，工作应可靠，无异常现象。

1.3　最小非接触转速测试

将逆止器的楔块装配安装在无级调速的试验台上，电机带动楔块装配旋转，测定楔块与外圈脱离接触时逆止器内圈的最低转速。

1.4　阻力矩测试

将被测逆止器安装在试验台上，电机带动逆止器内圈以1000r/min的转速旋转，用弹簧秤测定转销臂轴中心处的阻力F，按式(1)计算逆止器阻力矩:

M=F　B　sinθ···································(1)

式中:M——阻力矩，N·m；

F——在与逆止器内孔轴心线垂直的平面内，在销轴中心处测得的阻力，N；B——销轴中心至逆止器内孔中心距(见图1)，m；——在测定平面内阻力F与销轴中心至逆止器内孔中心连线的夹角。

1.5　温升测试

JB/T 9015-1999 5

将被测逆止器安装在试验台上，电机带动逆止器内圈以最高转速旋转，每隔15min用半导体点温计测量逆止器外圈表面温度和环境温度直到热平衡(连续三次测量温度相同)，最终外圈温度与环境温度之差为逆止器温升。

1.6　寿命试验

将被测逆止器安装在试验台上，在额定逆止力矩作用下，进行105次逆止，试验后，内圈，外圈和楔块表面不得出现点蚀，塑性变形和裂纹等缺陷。

检验规则

2.1　每台逆止器必须经制造厂检验部门检验合格后方能出厂。

2.2　逆止器出厂检验项目：

a)　外观检验；

b)　自由运转检验；

c)　逆止性能检验。

2.3　下列情况之一应进行型式检验:

a)　新产品试制；

b)　主要零件结构，材料或加工工艺有重大改变时；

c)　批量生产时，每两年随机抽1台进行试验。

2.4　逆止器型式检验项目：

a)　外观检验；

b)　自由运转检验；

c)　逆止性能检验；

d)　阻力矩检验；

e)　最小非接触转速检验；

f)　温升检验；

g)　寿命检验。

1、每台逆止器应在明显位置固定产品标牌，在端面固定转向指示牌。产品标牌的内容包括产品名称，代号，出厂编号，日期和制造厂厂名。标牌的尺寸和技术要求应符合GB/T、13306的规定。

2、单台发货的逆止器应包装发运，包装时内圈内孔和销轴应涂防锈脂。随主机出厂的逆止器应符合主机包装要求。

3、随机出厂文件包括产品合格证，使用说明书和装箱单，出厂文件应装入塑料袋密封后放包装箱内。

4、逆止器的贮存应有防潮措施。

NF型逆止器，用于带式输送机，斗式提升机，刮板输送机

TD75型带式输送机配套专用逆止器 内部逆止器FXRV和FXRT—螺栓连接 接触式异形块逆止器

非接触式逆止器 外部逆止器BA DTⅡ型滚柱逆止器 GN型滚柱逆止器

内部逆止器FEN和FE-过盈连接 NFZ型逆止器 NZC型逆止轴承

外部逆止器BA和BC DNZ型斗式提升机专用逆止器 内部逆止器FXM-螺栓连接

外部逆止器FGRA2-A3和FGRA3-A4 内部逆止器FXRV-螺栓连接

内部逆止器FXRT-螺栓连接 外部逆止器FA 内部逆止器FXN-过盈连接

内部逆止器NYD（NJ）型。内环键槽连接，外环机械螺栓连接
